一、PED高分子防護排水異型片-排水收集系統適用范圍

適用于地下車庫種植頂板綠化、屋頂綠化、足球場、高爾夫球場工程等。

二、PED高分子防護排水異型片-排水收集系統特點

1 有組織的排出土壤層的多余滲透水，排水效率高，排水速度快，可取消找坡層。

2 與防水層組成的防、排結合的構造層次，有效的緩解車庫頂板的滲漏問題。

3 保持種植車庫頂板水位處于較低的水平，提高種植土壤底部的透氣性，避免植物因澇死亡，保證植物的正產生長。

4 收集的雨水可以供物業澆灌、清洗使用，達到滲透水二次利用的目的，節約運營成本。

5 減輕建筑頂板荷載，減少土方開挖量。

三、PED高分子防護排水異型片-排水收集系統工作原理

1 雨水或澆灌水經土壤層滲透至車庫頂板長效覆布排水板。

2 流入車庫頂板專用排水槽。

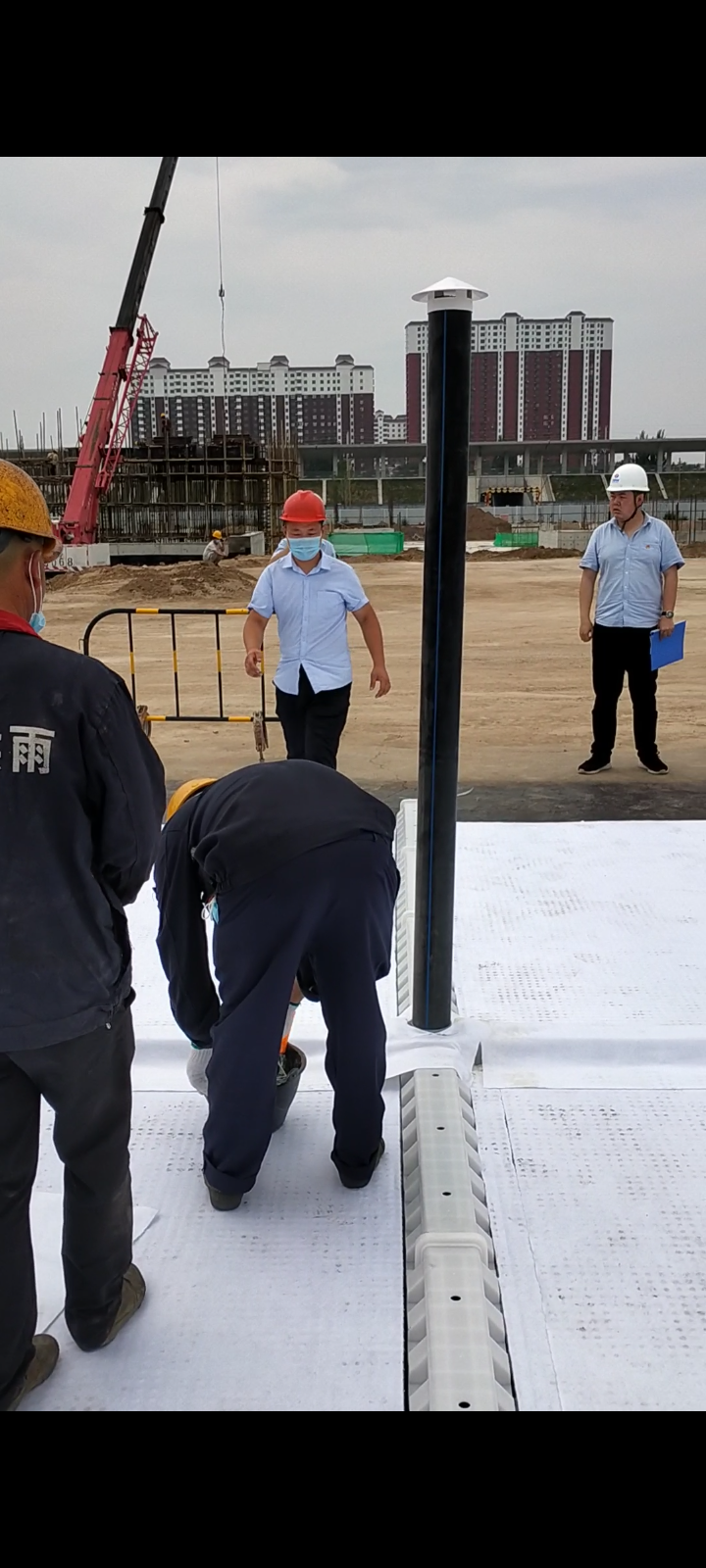

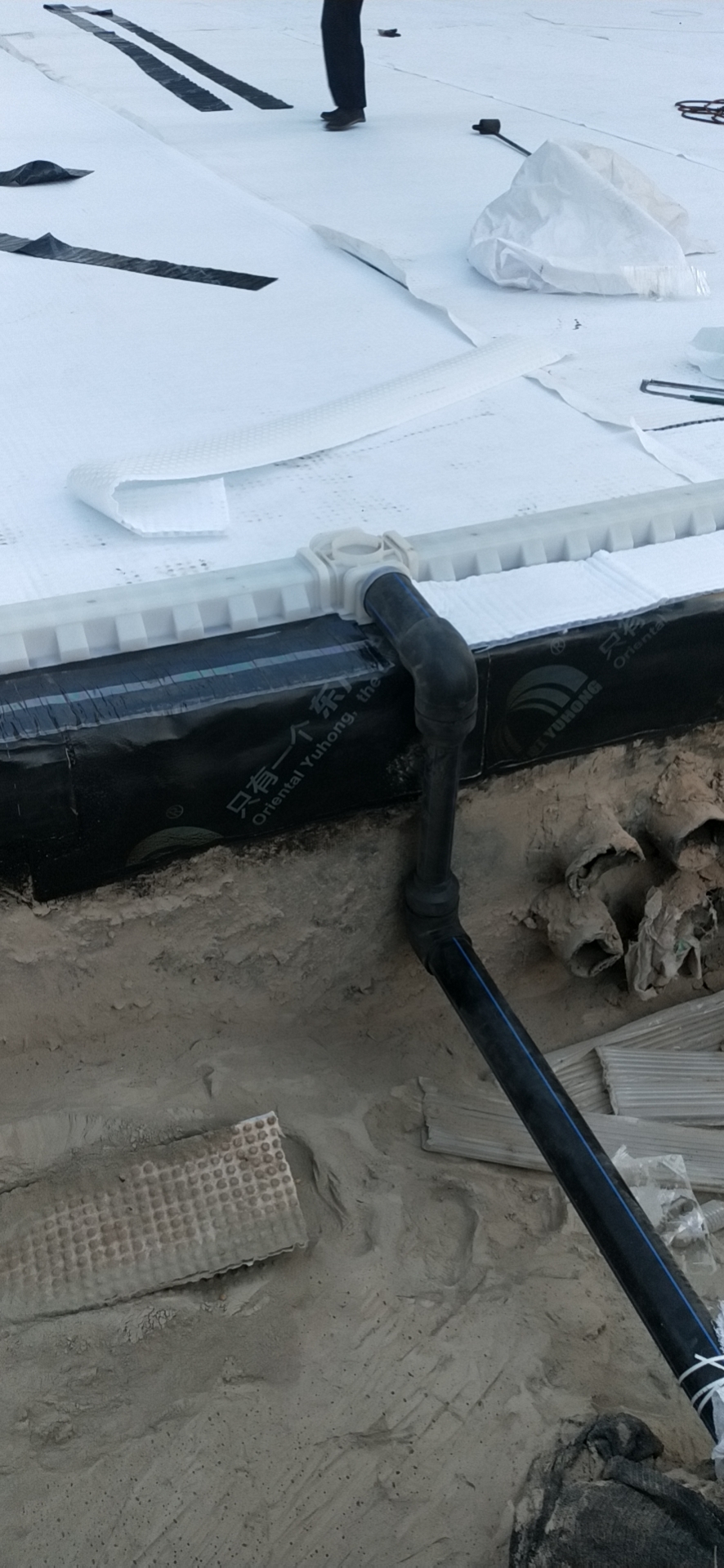

3 通過車庫周邊布置的豎向排水管產生重力流效應，流入沉淀觀察井。

4 雨水經沉淀后，上面清水流入蓄水池。

5 后期物業對蓄水池的清水進行二次利用或者排入雨水管網。

四、PED高分子防護排水異型片-排水收集系統優勢

1 排水效果好

長效覆布排水板由高密度聚乙烯通過吸塑、熱熔、復合一次成型，具有良好的排水、透氣通道，排水效果好。

2 可不設找坡層

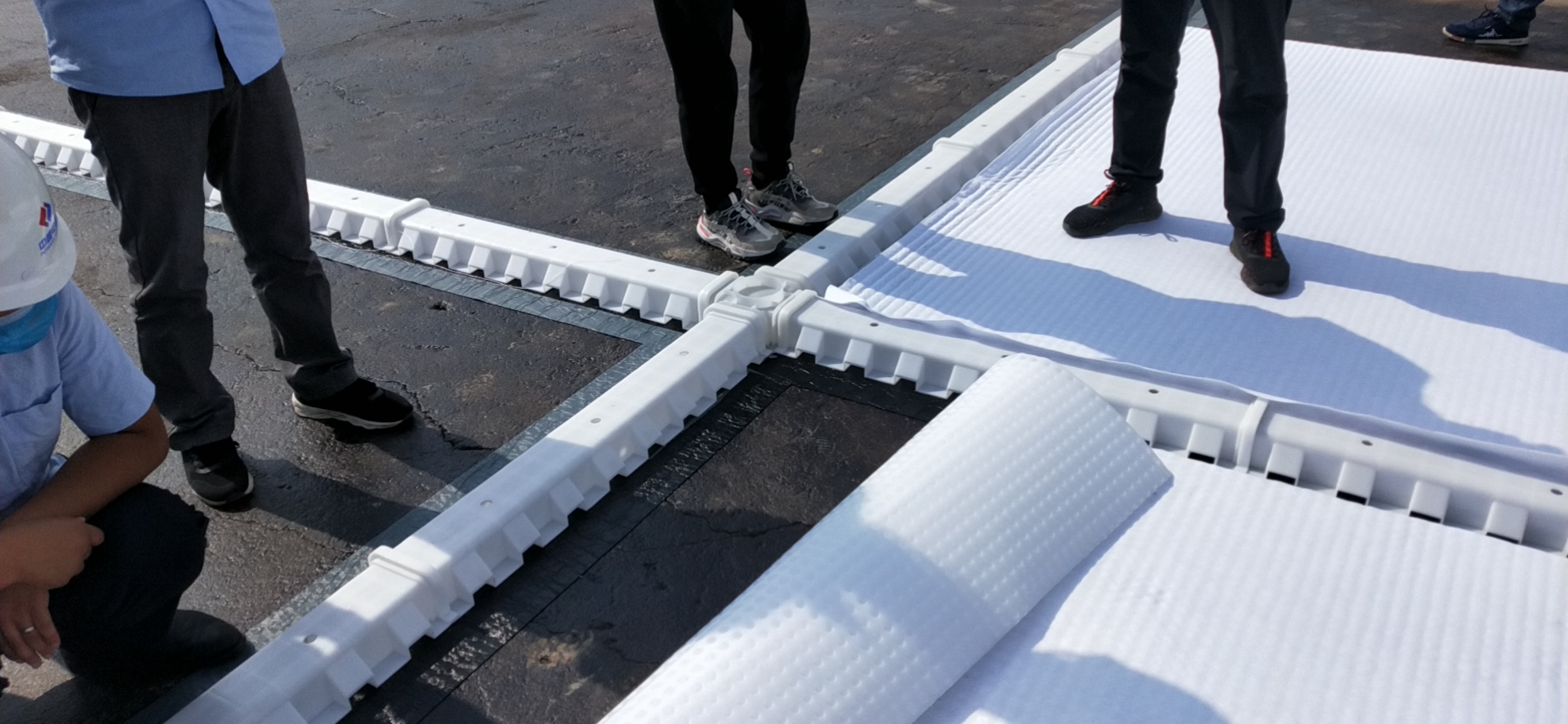

地下車庫頂板按區域劃分，鋪設專用排水槽可以將滲透水有組織的進行匯集、排放.

3 具有耐植物根系穿刺作用

高密度聚乙烯是一種不含植物親和性物質的原料，它的密度非常高， 由該材料生產的長效覆布排水板可以構造一個良好的耐根穿刺層。

4 起防水層柔性保護輔助防水作用

長效覆布排水板具有良好的抗壓、抗拉能力，特殊的凸點設計能起到良好的緩沖作用，為防水層提供全面的柔性保護、避免防水層遭受回填土的破壞。長效覆布排水板通過雙面自粘卷材平接，滲透水在長效覆布排水板上流動，排水異型片可以將滲透水與防水層隔離，起到輔助防水的作用。

5 工期短、造價低。

6 實現雨水及澆灌水的循環利用。

五、PED高分子防護排水異型片-排水收集系統設計要點

部位 用料及分層做法 結構圖

地下車庫種植頂板

1.  種植土，厚度按工程設計；

2.  過濾布（土工布）；

3.  LB-PP長效覆布排水板+LB-PP專用排水槽；

4.  防水層；

5.  找平層；

6.  防水鋼筋混凝土頂板
